貨號：12110
|
貨號 |
產品名稱 |
描述 |
規格（套） |
|
12110 |
ibidi載玻片/培養皿加熱系統 - 銀色系列：溫度控制器、孵育箱、多孔加熱板和加熱蓋、載玻片支架、培養皿支架 |
ibidi Heating System Slide/Dish – Silver Line: ibidi |
1 |
用于活細胞成像應用的加熱系統，可為活細胞成像提供穩定且均勻的溫度條件
· 易于安裝在所有帶有多孔板支架的倒置顯微鏡上
· 由于在顯微鏡載物臺上具有最大的xyz穩定性，是高分辨率活細胞顯微鏡的理想選擇
· 成像出色，無需擔心蓋子上的冷凝水影響
· 為了在顯微鏡下長時間維持生理?xiàng)l件，并精確控制溫度、濕度、CO?和O?，ibidi提供了Stage Top Incubators臺式培養箱/加熱孵育系統，將 ibidi Heating System 加熱系統和 ibidi Gas Incubation System 氣體培養系統相結合。
System includes本系統包括:
· ibidi Temperature Controller–Silver Line溫度控制器
· Incubation Chamber Slide/Dish–Silver Line載玻片/培養皿的孵育箱（貨號：12111）
· Dish Holder–Silver Line培養皿支架（貨號：12117）
· Slide Holder µ-Slide–Silver Line載玻片支架（貨號：12118）
|
應用 ibidi加熱系統是顯微鏡下進行生理?xiàng)l件的活細胞成像實驗的理想選擇。 結合ibidi Gas Incubation System氣體孵育系統， 便是一個完整的Stage Top Incubators加熱孵育系統，可精確控制顯微鏡上的溫度、濕度和CO?/O?等基本參數，以獲得可重復的結果，如： · 趨化性測定 · 血管生成實驗 · 細胞遷移實驗 · 傷口愈合實驗 · 增殖試驗 · 流動檢測下的細胞培養 · 缺氧實驗 |
|
|
| ibidi加熱系統針對需要額外聚焦穩定性的高分辨率成像應用進行了優化，例如 · TIRF · 熒光顯微鏡 · 共聚焦顯微鏡 · DIC顯微鏡 · 油浸顯微鏡 |
High-Throughput Solutions高通量解決方案 ibidi還提供multi well plates多孔板或 multipleslides多張載玻片的高通量活細胞顯微成像的解決方案。 |
 |
技術特點
· 易于安裝安裝在所有帶有多孔板支架的倒置顯微鏡上
· 通過持續電流進行熱調節，在顯微鏡觀察期間實現非常高的聚焦穩定性（zui小溫度/Z位置波動）
· 由于加熱板的夾緊機制，顯微鏡載物臺上的xy穩定性非常高
· 由于加熱蓋的理想熱量分布，蓋子上不會產生冷凝現象，從而獲得出色的圖像
· 與Objective Heater Universal–Silver Line通用型物鏡加熱器（不包括在內）一起使用時，適用于油浸顯微鏡鏡檢
· 適用于DIC顯微鏡和TIRF
· Slide Holder µ-Slides–Silver Line載玻片支架，適用于所有ibidi µ-Slides載玻片（詳見說明）
· Dish Holder–Silver Line培養皿支架（包括在內），帶水平調節選項，適用于不同壁高的35 mm Dishs培養皿，包括
µ-Dish 35 mm, high and µ-Dish 35 mm, low。
· 可與ibidi Gas Incubation System氣體孵育系統結合使用，創建一個完整的Stage Top Incubator臺式培養箱，用于顯微鏡下長時間維持生理?xiàng)l件，并精確控制溫度、濕度、CO?和O?
· 濕度傳感器集成在加熱蓋內并靠近樣品
· 減少電纜數量，便于操作
· 使用IncuControl software軟件，通過筆記本電腦進行儀器控制和數據記錄
· 包括外部溫度傳感器（例如，用于在校準系統時測量樣品溫度）
|
ibidi加熱系統的原理-Silver Line 細胞對環境的變化十分敏感。溫度、濕度/蒸發和 ibidi加熱系統可為高分辨率活細胞顯微鏡成像創造穩定、均勻的溫度。 它適用于帶有多孔板通用安裝框架的倒置顯微鏡載物臺。 它由ibidi Temperature Controller溫度控制器、ibidi Incubation Chamber孵育箱（加熱蓋和加熱板）以及一個 Dish Holder培養皿支架和一個 |
|
為全面控制培養環境，ibidi提供Stage Top Incubator臺式培養箱，該培養箱結合了ibidi Heating System加熱系統和 ibidi Gas Incubation System氣體培養系統，可調節濕度、溫度、CO2和（可選）O2濃度。
|
無凝露的出色圖像 ibidi Heating System–Silver Line載玻片/培養皿加熱系統的加熱蓋溫度可獨立控制并優化分布，從而解決了活細胞成像過程中經常出現的冷凝問題。 通過將蓋子加熱到高于平板的溫度（如40°C），可形成垂直溫度梯度。 這種梯度和ibidi Gas Incubation System氣體培養系統的主動濕度控制可防止細胞培養容器蓋上出現冷凝現象，而這對于獲得不受干擾的高質量顯微圖像至關重要。加熱板可將樣品溫度恒定在37℃。 |
|
穩定均勻的溫度
ibidi Heating System Slide/Dish–Silver Line載玻片/培養皿加熱系統可確保在孵育室中精確控制、穩定的溫度，并在細胞培養容器的各孔中均勻分布。溫度通過持續電流進行控制，從而可靠地防止位置波動，使該系統成為穩定聚焦的高分辨率活細胞顯微鏡的最佳選擇。
|

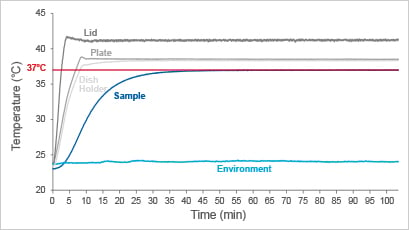

Heat-up Curve加熱曲線
ibidi載玻片/培養皿加熱系統- Silver Line的升溫曲線，帶培養支架架和µ-Dish 35mm, high，裝有細胞培養基（樣品）。ibidi加熱系統的升溫曲線是在環境溫度為24°C(± 0.3°C)時記錄的。平板和蓋子在10分鐘內達到目標溫度。樣品在40分鐘內完全平衡至37°C后，樣品溫度保持在37.0°C(± 0.2°C)。 |

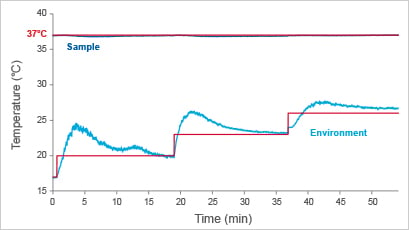

Sample Temperature Stability樣品溫度穩定性
在裝有細胞培養基（樣品）的ibidi載玻片/培養皿加熱系統- Silver Line中，樣品溫度保持穩定。樣品在加熱系統內平衡后，環境溫度逐步升高（17°C → 20°C → 23°C → 26°C；最高 27.7°C）。加熱系統內的樣品溫度穩定保持在36.9°C (± 0.15°C)。 |
|

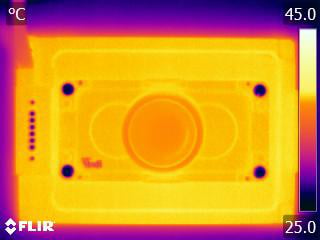

Temperature Distribution溫度分布
|
|
在ibidi載玻片/培養皿加熱系統-Silver Line培養過程中，µ-Slide 8 Well high（左）和µ-Dish 35 mm, high（右）的溫度分布穩定一致。圖像由FLIR熱像儀采集。
|
高倍率和浸油顯微鏡：物鏡加熱器擴展 ibidi Heating System–Silver Line加熱系統可通過 |
|
|
Experimental Examples實驗示例
B16-F1小鼠黑色素瘤細胞在µ-Dish 35 mm, high 玻璃底培養皿的層粘蛋白涂層表面上遷移的時間片斷。使用奧林巴斯X-81顯微鏡上的 100倍浸入式物鏡，在ibidi Stage |
延時TIRF成像顯示在µ-Dish 35 mm, high 玻璃底培養皿中轉染了 EGFP-Paxillin的突變NIH-3T3小鼠胚胎成纖維細胞的病灶粘附動態。使用尼康Eclipse顯微鏡上的TIRF100倍浸入式物鏡，在 ibidi Stage Top Incubator Slide/Dish, CO2–Silver Line臺式培養箱中采集了12小時的TIRF顯微圖像。數據由德國漢諾威醫學院的 Jonas Scholz 和 Jan Faix教授提供。 |
使用自制的ROCS（旋轉相干散射）微鏡對活的A549肺癌細胞進行明視野ROCS（旋轉相干散射）顯微鏡觀察，用445納米激光在10分鐘內記錄（每秒 2 幅圖像）。細胞在µ-Dish 35 mm, high 玻璃底培養皿培養。 使用ibidi Stage Top Incubator Slide/Dish -Silver Line臺式培養箱進行活細胞成像。
數據由德國弗萊堡阿爾伯特-路德維希大學微系統工程系（IMTEK）的Dominik Huber和Alexander Rohrbach提供。
文獻：
Jünger, F., Ruh, D., Strobel, D., Michiels, R., Huber, D., Brandel, A., Madl, J., Gavrilov, A., Mihlan, M., Daller, C. C., Rog-Zielinska, E. A., Römer, W., Lämmermann, T., Rohrbach, A. 100 Hz ROCS microscopy correlated with fluorescence reveals cellular dynamics on different spatiotemporal scales. Nature Communications, 2022, 10.1038/s41467-022-29091-0.
ibidi Heating System Slide/Dish–Silver Line載玻片/培養皿加熱系統的配置
|

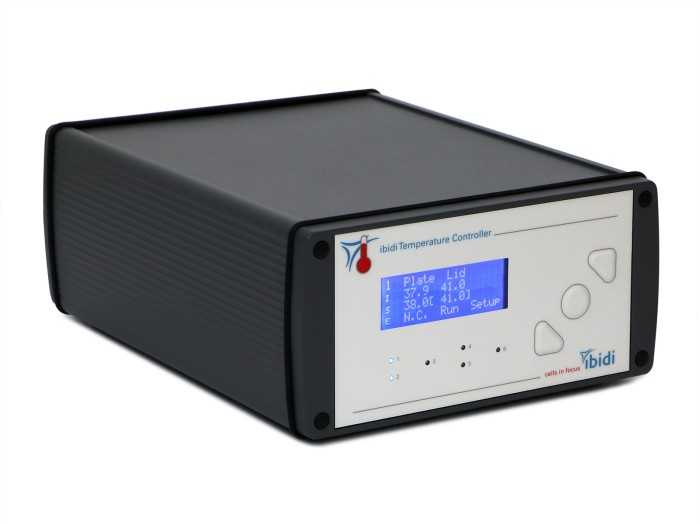

ibidi Temperature Controller溫度控制器 ·穩定精確的溫度調節 ·獨立控制ibidi Incubation Chamber孵育箱和ibidi Objective Heater物鏡加熱器的溫度 ·最多可同時控制兩個ibidi Incubation Chamber孵育箱和兩個ibidi Objective Heater物鏡加熱器 |

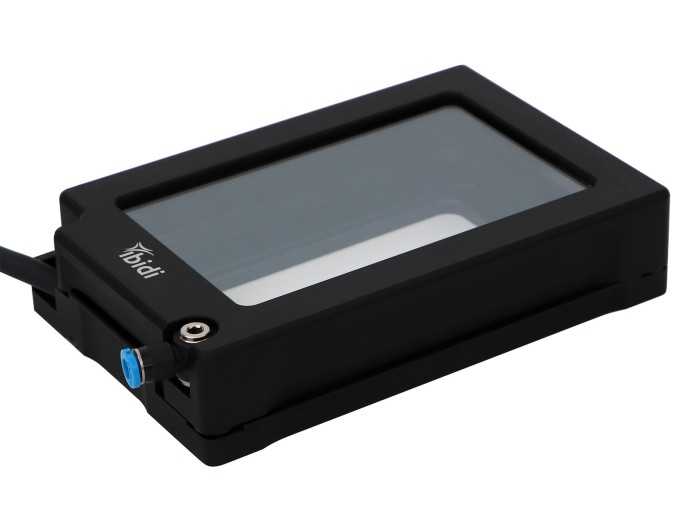

Incubation Chamber Slide/Dish 孵育箱 ·為顯微鏡上的細胞提供符合生理?xiàng)l件的溫度、濕度、CO2和O2 ·適用于所有帶有多孔板支架的倒置顯微鏡 ·出色的圖像：由于采用了加熱蓋，培養室蓋上不會出現干擾性的冷凝現象 |
Slide Holder載玻片支架/Dish ·多功能支架，適用于一個細胞培養載玻片（腔室載玻片、通道載玻片和蓋玻片，包括非ibidi規格和所有 ·與 ibidi Heating System Slide/Dish– Silver Line 載玻片/培養皿加熱系統和 ibidi Heating System, Universal |
